Dans une extension à ossature bois, une charpente en lamellé-collé ou un bâtiment associant acier et bois, la jonction entre poutre et poteau concentre des efforts importants. Un assemblage poutre-poteau doit transmettre ces charges sans fragiliser le bois, tout en tenant compte des mouvements liés à l’humidité, des excentricités et de la stabilité de l’ensemble. Le choix d’une platine métallique, d’un étrier, de vis inclinées ou de boulons n’est donc jamais seulement une question d’esthétique.

Pour un atelier fictif ouvert sur le jardin, par exemple, des connecteurs dissimulés peuvent préserver la ligne épurée de la charpente, tandis que des plaques visibles simplifient parfois la pose et le contrôle. Dans les deux cas, le détail de connexion doit correspondre aux efforts réellement transmis : cisaillement, traction, compression ou moment. Les plans d’assemblage PDF facilitent la préparation du chantier, mais ne remplacent ni le calcul ni la vérification de la structure par un professionnel qualifié.

Assemblage poutre-poteau bois et métal : comprendre les efforts

Un assemblage structurel relie des pièces, mais il doit aussi organiser le transfert des charges d’un élément à l’autre. Une liaison dite articulée transmet généralement des efforts verticaux et horizontaux sans être conçue pour reprendre un moment important ; une liaison rigide transmet également une partie de ce moment et modifie le comportement de la poutre, du poteau et parfois des fondations.

La distinction doit apparaître clairement dans le modèle de calcul comme sur les plans. Une connexion bois-métal très rigide ne peut pas être assimilée automatiquement à une articulation, et une jonction décalée par rapport aux axes des éléments peut créer un moment supplémentaire, même si le connecteur semble simple.

Dans un projet de charpente, l’ingénieur commence donc par établir le chemin des efforts : quelles charges arrivent sur la poutre, par quels organes elles passent, puis comment elles rejoignent le poteau et les fondations. Cette lecture évite de choisir une ferrure uniquement parce qu’elle est disponible ou discrète.

Connexion bois-métal : les solutions courantes à comparer

Les assemblages en bois lamellé-collé utilisent souvent des plaques ou des étriers en acier associés à des pointes, des vis, des broches ou des boulons. Les longues vis autotaraudeuses, parfois croisées ou inclinées, offrent une solution compacte pour certaines liaisons et certains renforcements locaux. Leur emploi doit toutefois respecter les prescriptions du fabricant et les vérifications de calcul applicables.

Pour les charges plus importantes, un étrier soudé ou une platine métallique peut offrir un transfert plus direct. Une plaque insérée dans une fente du bois rend la ferrure moins visible, mais la découpe réduit la section disponible et doit être prise en compte. Les goujons collés permettent également de dissimuler la liaison ; leur fabrication contrôlée en atelier, les conditions d’emploi et les limites de service doivent être vérifiées au cas par cas.

Solution	Usage fréquent	Points à examiner
Étrier métallique	Appui de poutre sur poteau ou poutre principale	Capacité, ancrage, contact et éventuelle excentricité
Platine et boulonnage bois-acier	Liaison visible ou assemblage conçu sur mesure	Efforts dans l’acier, trous, distances aux rives et corrosion
Visserie structurelle inclinée	Liaison compacte pour charges adaptées au système	Traction, cisaillement, interaction et règles de pose
Plaque métallique insérée	Connexion discrète ou exigences architecturales	Affaiblissement de la section, fendage et protection au feu
Goujons collés	Assemblage dissimulé fabriqué en conditions contrôlées	Agrément, durabilité, classe de service et maîtrise de fabrication

Les éléments standards peuvent être économiques et rapides à poser, mais leurs dimensions ou leurs capacités ne conviennent pas toujours aux grandes sections de bois. Une ferrure spéciale peut alors être nécessaire, avec une conception, une fabrication et des contrôles adaptés au projet.

Choisir entre assemblage articulé et liaison rigide

Un pied de poteau articulé transmet les forces prévues sans être destiné à reprendre un moment significatif. Des plaques externes peuvent convenir à certains cas, tandis qu’une plaque insérée ou un goujon collé peut répondre à une recherche de discrétion. Le poteau doit néanmoins être stabilisé pendant le montage, et son extrémité protégée contre l’humidité lorsqu’elle se trouve près du béton ou à l’extérieur.

Une base rigide demande une attention accrue : le moment peut être transmis par un couple de forces dans les plaques et les organes d’assemblage. Il faut aussi vérifier les pressions de contact entre le bois, l’acier et les fondations, ainsi que les fixations dans le béton. Le choix entre base articulée et base rigide influence donc toute la conception, pas seulement le détail métallique.

Dimensionnement des assemblages : prévenir fendage et déformations

Le bois est un matériau anisotrope : ses propriétés diffèrent selon l’orientation des fibres. Sa résistance en traction perpendiculaire au fil est faible par rapport à celle mobilisée dans le sens du fil. Une charge mal orientée, un organe trop proche d’une extrémité ou un groupe de fixations trop concentré peut ainsi provoquer une fissuration ou une rupture fragile.

L’humidité joue aussi un rôle essentiel. Le bois gonfle et se rétracte avec les variations de son environnement, surtout perpendiculairement au fil, tandis que les pièces métalliques ne suivent pas ces mouvements de la même façon. Une géométrie qui bloque cette variation peut créer des contraintes internes et favoriser les fissures, notamment lors du séchage.

Pour privilégier un comportement plus lisible et progressif, la conception peut chercher à faire apparaître une déformation des pièces métalliques avant une rupture fragile du bois, lorsque le système et les règles de calcul le permettent. Ce principe ne dispense jamais de vérifier toutes les résistances et les modes de ruine pertinents.

Les vérifications à prévoir sur une liaison bois-acier

Le calcul commence par les efforts et les moments à transmettre, puis examine la capacité des connecteurs et des pièces associées. Selon la géométrie et le système retenu, les vérifications peuvent porter sur le cisaillement, l’arrachement, la traction des organes, la rupture de bloc du bois, le fendage et la résistance des plaques métalliques.

• Cheminement des charges : repérer les efforts verticaux, horizontaux, axiaux et les moments.
• Organes d’assemblage : contrôler cisaillement, arrachement, traction et interaction entre sollicitations.
• Bois : vérifier les distances de rive et d’extrémité, le fendage, le contact et la section nette.
• Acier : examiner traction, compression, flexion, cisaillement, flambement et soudures éventuelles.
• Contexte d’usage : considérer humidité, durée des charges, corrosion, feu et conditions de montage.
• Fondations : vérifier l’ancrage et la transmission des efforts au support en béton.

Les Eurocodes 5 et 3 constituent des références de calcul pour les structures en bois et en acier, avec leurs annexes nationales et les dispositions applicables au projet. Les assemblages de bois doivent aussi être étudiés en tenant compte de la durée de charge, de l’humidité et de l’angle des efforts par rapport au fil ; un détail apparemment standard n’est donc pas automatiquement adapté à toutes les situations.

Détails de connexion selon la position de la poutre et du poteau

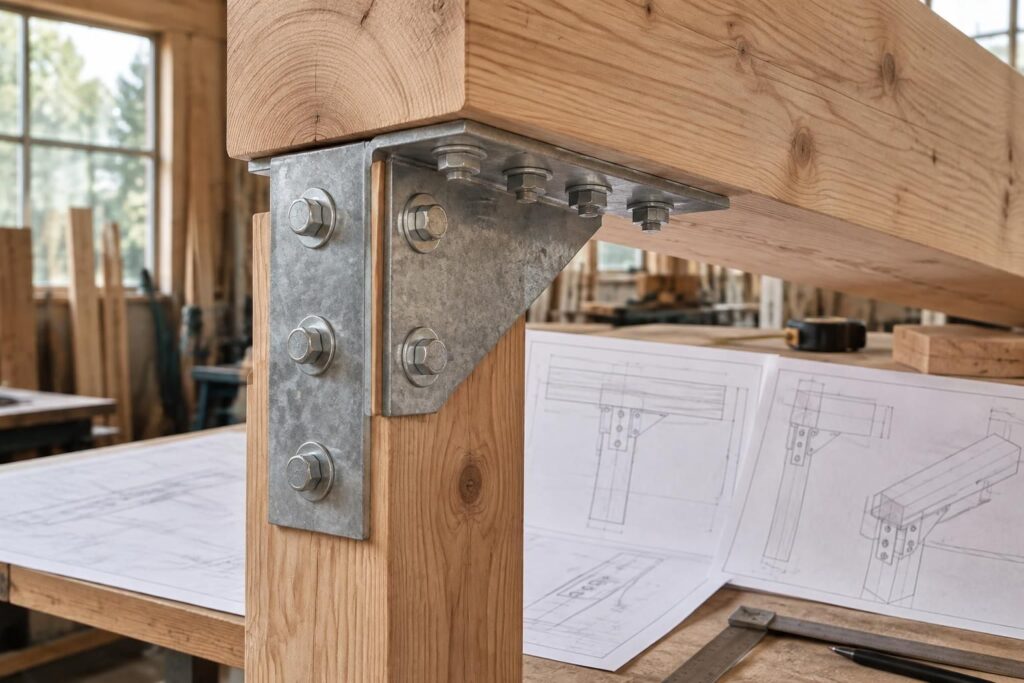

Pour une poutre posée sur la tête d’un poteau, des plaques perforées peuvent transmettre des efforts modérés, tandis que des profilés ou des étriers peuvent convenir à des sollicitations plus importantes. Si le raccordement est réalisé sur un seul côté, l’effort peut induire une torsion dans la poutre principale : cette sollicitation doit être intégrée au calcul.

Un étrier monté au-dessus de la poutre principale transmet une partie de la charge verticale par contact, ce qui peut être avantageux pour des efforts élevés. Un étrier latéral fonctionne différemment et peut créer des efforts perpendiculaires au fil dans la pièce porteuse ; sa position et le risque de fendage méritent une attention particulière.

Dans une liaison entre poutre et poteau métallique, le principe reste le même, mais les vérifications diffèrent selon le matériau de chaque élément. Le boulonnage bois-acier doit prendre en compte la résistance du bois autour des trous, celle des boulons et des plaques, ainsi que les jeux nécessaires à la pose et aux mouvements du matériau.

Une vidéo de montage peut aider à visualiser l’ordre de pose d’un étrier ou d’une platine. Elle ne remplace toutefois ni le plan d’exécution ni les données techniques du connecteur sélectionné, qui fixent les diamètres, les entraxes et les conditions de mise en œuvre.

Plans d’assemblage PDF : repérer les informations indispensables

Un plan PDF utile montre davantage qu’une forme générale. Il doit permettre de comprendre la géométrie de la liaison, les matériaux employés, le nombre et la position des organes, les soudures éventuelles et la manière dont la pièce rejoint son support. Un schéma de principe trouvé en ligne peut inspirer une solution, mais ne constitue pas un plan d’exécution dimensionné pour un chantier particulier.

Avant de transmettre un document à l’atelier ou à l’équipe de pose, il faut vérifier qu’il correspond aux sections réelles, aux efforts du projet et aux produits disponibles. Les dimensions, l’échelle, les tolérances, les références des ferrures et les consignes de protection doivent être cohérentes entre le plan et la note de calcul.

Un dossier de détails de connexion bien préparé indique notamment :

• la section et la qualité des pièces en bois, ainsi que le profilé ou la nuance d’acier ;
• le type de platine métallique, d’étrier ou de connecteur, avec sa référence si elle est normalisée ;
• le diamètre, la longueur, le nombre et la disposition de la visserie structurelle ou des boulons ;
• les distances aux bords et aux extrémités, les perçages et les éventuelles découpes ;
• les ancrages aux fondations, les soudures, les protections contre la corrosion et les exigences de pose ;
• les hypothèses de calcul et les efforts de référence associés au détail.

Pour rechercher des documents, privilégier les guides techniques des fabricants, les catalogues de connecteurs et les ressources d’ingénierie qui précisent le domaine d’emploi de leurs schémas. Le site de Dlubal propose notamment des ressources de modélisation et des exemples à consulter comme supports de compréhension, et non comme validation automatique d’un assemblage réel.

Préparer la pose sans improviser sur le chantier

Sur un chantier, les trous d’ancrage et les pièces fabriquées en atelier doivent coïncider. Lorsque les tolérances et la méthode le permettent, certains perçages sont réalisés au montage pour tenir compte des ajustements réels ; cette décision doit cependant être prévue dans les plans et validée par le concepteur.

Un contrôle visuel avant fermeture permet de repérer une ferrure déformée, une fixation manquante ou un contact imparfait. Pour les assemblages dissimulés, des photos datées et un repérage sur le dossier de chantier facilitent la traçabilité des détails avant qu’ils ne deviennent inaccessibles.

Construction bois et métal : sécuriser le choix final

Une liaison réussie associe une géométrie compréhensible, des matériaux compatibles et une pose réalisable. La solution la plus discrète n’est pas toujours la plus simple à vérifier, et le connecteur le plus robuste sur catalogue ne convient pas nécessairement à la section ou à l’environnement du projet.

Pour une maison, une extension ou un bâtiment agricole, le dimensionnement des assemblages doit être confié à un professionnel compétent, en particulier lorsque les charges sont importantes, que les éléments sont de grande portée ou que la liaison reprend un moment. Les prescriptions du fabricant, les règles de calcul et les conditions réelles du chantier doivent être examinées ensemble.

Les vidéos de démonstration peuvent compléter la lecture des plans en montrant les étapes de fixation et les précautions de montage. Pour une décision de conception, la référence reste toutefois le dossier technique propre au projet, validé avant fabrication et mise en œuvre.

Questions fréquentes sur l’assemblage poutre-poteau

Quelle différence entre un assemblage articulé et un assemblage rigide ?

Une liaison articulée est conçue pour transmettre les efforts prévus sans reprendre un moment significatif. Une liaison rigide transmet aussi un moment et influence le dimensionnement de la poutre, du poteau et des fondations.

Peut-on reprendre directement un plan d’assemblage PDF trouvé en ligne ?

Un plan en ligne peut servir de référence visuelle, mais il ne vaut pas plan d’exécution pour un autre ouvrage. Les sections, les charges, les matériaux, les ancrages et les règles applicables doivent être vérifiés pour chaque projet.

Les vis structurelles peuvent-elles remplacer un étrier métallique ?

Certaines vis inclinées conviennent à des assemblages calculés pour ce système et pour les efforts considérés. Elles ne remplacent pas systématiquement un étrier : la résistance, les distances de fixation et la stabilité globale doivent être contrôlées.

Pourquoi faut-il éviter les efforts perpendiculaires au fil du bois ?

Le bois résiste peu à la traction perpendiculaire aux fibres. Une sollicitation mal orientée peut amorcer une fissure ou un fendage ; la géométrie et les organes doivent donc être conçus pour limiter ces effets et vérifier les modes de rupture associés.

Quels documents transmettre au charpentier ou au métallier ?

Transmettre les plans cotés, les références des connecteurs, les matériaux, les diamètres et positions des fixations, les soudures éventuelles, les ancrages et les consignes de pose, accompagnés des hypothèses de calcul validées.
